SYP-36292架空导线用脂高温稳定性试验器的实验方法

                          SYP-36292架空导线用脂高温稳定性试验器

本仪器是按照中华人民共和国标准GB/T36292《架空导线用脂》中附录C高温稳定性试验方法的要求设计制造的，适用于按标准所规定的方法测定架空导线用脂在静态条件下油分离的情况。试验原理：称取一定量的架空导线用脂放人钢网上方的柱形圆筒中，在上方施加恒定的静态压力，在脂的高适用温度条件下放置1h，测量析出的油的重量。

试验原理

称取一定量的防腐脂放入钢网上方的柱形圆筒中，在上方施加恒定的静态压力，在防腐脂的高适用温度62条件下放置1h,测量析出的油的重量。

仪器和设备

防腐脂的高温稳定性试验所需试验容器和仪器设备有:a)油分离杯,不锈钢材质,其尺寸见图C.1，底部焊接一个锥形不锈钢编织网,网眼密度应为240目,孔径应为63pm,线径应为40um;

b) 金属负荷块,应为不锈钢材质,重量(100士0.1)g,其尺寸见图C.1;c)盛油杯,应为不锈钢或玻璃材质,应有足够的深度支撑油分离杯,并且保持锥形钢网的顶端一直处于收集到的析出油表面的上方;

d) 烘箱,控温精度应不小于士1C;

e) 称量设备,精度应不小于1mg。

试验步骤

防腐脂的高温稳定性试验步骤如下:

a) 每个试样需要进行三次试验;

b)对油分离杯进行称重并记录,精确至0.001g:

C）在油分离杯中充人防腐脂,并避免产生气泡。如有可能,施加一点压力，使样品微微渗出钢网。平整试样顶部,使其与油分离杯的杯口平齐,擦去渗出钢网的防腐脂;对油分离杯和充人的防腐脂样品进行称重并记录,精确至0.001g:d)

e）对盛油杯进行称重并记录,精确至0.001g:

将金属负荷块放置于试样顶端;

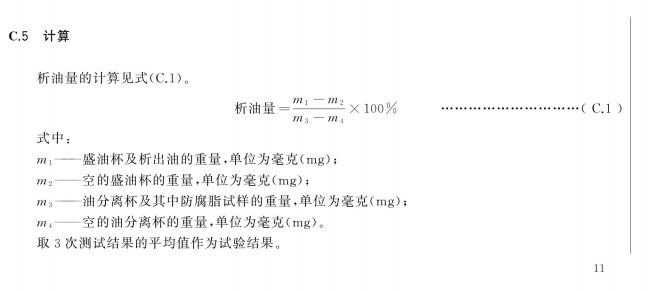

f）将油分离杯放置于盛油杯上,并将整套装置放入温度为6.的烘箱内,保持1h;1h后,取出装置,将油分离杯和盛油杯分开,若钢网顶端有渗出油滴,将油滴滴人盛油杯;h)D待盛油杯冷却至室温,对盛油杯及其中的析出油进行称重并记录,精确至0.001g。
