SYP-0678 凡士林滴点试验器实验步骤

一、主要结构及电气原理

仪器主要由油浴、保温缸、加热器、搅拌器、照明灯和控制箱等组成。具有油浴升温速度控制方便，观测样品滴清晰，并同时可做双管滴点试验等优点。

（一）主要结构

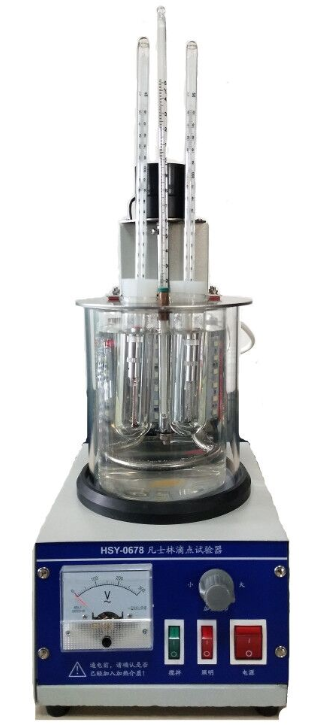

    仪器结构见图1所示。

1、试管：内置试样。

    2、同步电机：搅拌电机，用于搅拌浴缸内液体使其温度均匀。

3、温度计：检测浴缸内液体的温度。

4、温度计：测量样品温度。               ⑴   ⑵   ⑶   ⑷   ⑸   ⑹

5、加热器：加热浴缸内的浴油。

6、烧杯：作为浴缸用，内置浴油。

7、电压表：显示加热器的加热电压。

8、加热调节：调节加热器的加热功

率。

9、搅拌开关：打开此开关，指示灯

亮，搅拌电机工作。

10、照明开关：打开此开关，指示灯

亮，照明灯亮。

11、电源开关：打开此开关，指示灯

亮，仪器接通电源。

（二）电气原理

电气原理见图2所示。

电路主要由加热器、加热器功率调节

电路、搅拌控制、照明控制等组成。开关

（7）  （8）  （9） （10）（11）

图 1 仪器结构图

S闭合后，仪器接通电源，加热器开始工作。由V1、V2等组成的交流调压电路可

调整加热功率。K1闭合搅拌电机工作K2照明灯亮。

                          图2 电气原理图

 二、使用方法

（一）                      测试前的准备

1、使用本仪器前应仔细阅读使用说明书。

2、仔细阅读中华人民共和国药典，了解并熟悉标准所阐述的准备工作、试验步骤和试验要求。

    3、按药典所规定的要求，准备好试验用的各种试验器具、材料等。

4、检查本仪器的工作状态，应符合本说明书所规定的工作环境和工作条件。

5、检查本仪器的外壳，必须处于良好的接地状态；外接电源必需有良好的接地端。

（二）                      使用方法

1、样品制备：加热试样到118~122度，搅拌均匀，然后冷却到103~107度。在烘箱中加热金属样品杯到103~107度，取出放在陶瓷平板上，迅速把熔化后的样品倒入样品杯，完quan充满样品杯。

2、制好样的样品杯在陶瓷平板上冷却30分钟，然后放在温度为24~26度的水浴中恒温30~40分钟。取出样品杯把试样削平。把样品杯装入金属套内，装上温度计，擦取杯底挤出的样品。

3、将装了样品杯的温度计金属套件，固定在试管中，样品杯底部离试管底部24~26毫米。再将试管垂直固定再仪器上的烧杯中。

4、接通电源前，先在油浴烧杯内加入充足的介质，严禁在无介质时接通电源，以免损坏仪器。

5、接通电源，开启照明开关和搅拌电机，调整加热调节旋钮，使油浴介质升温速度1度每分钟。

6、当第yi滴熔化的样品从样品杯底滴落时，记录此时滴点温度计读数，就是滴点温度。

警告：仪器若出现故障应及时切断电源，请专业技术人员检修并排除故障后方可继续使用，防止发生意外！
