SYP-2293B全自动喹啉不溶物测试仪操作使用说明

准备与试验步骤

（一）、准备

1、仪器开箱后，外观检查仪器是否破损，各仪表开关是否完好，螺丝是否  松动，并按装箱单清点配件是否齐全。

2、仪器安放在通风柜中，安放地点应有通风、220V供电辅助条件。

3、在通电之前应对仪器接线进行检查，所有的开关处于OFF状态。

4、把喹啉不溶物试验所需玻璃仪器依次安装好，连接对应的管道并固定好。

5、将喹啉溶样瓶、甲苯喹啉预热装置、过滤装置、外接废液处理装置依次对应连接好。

6、在溶剂柜中放入甲苯和喹啉试剂，分别把对应的进液管插入溶剂瓶中。

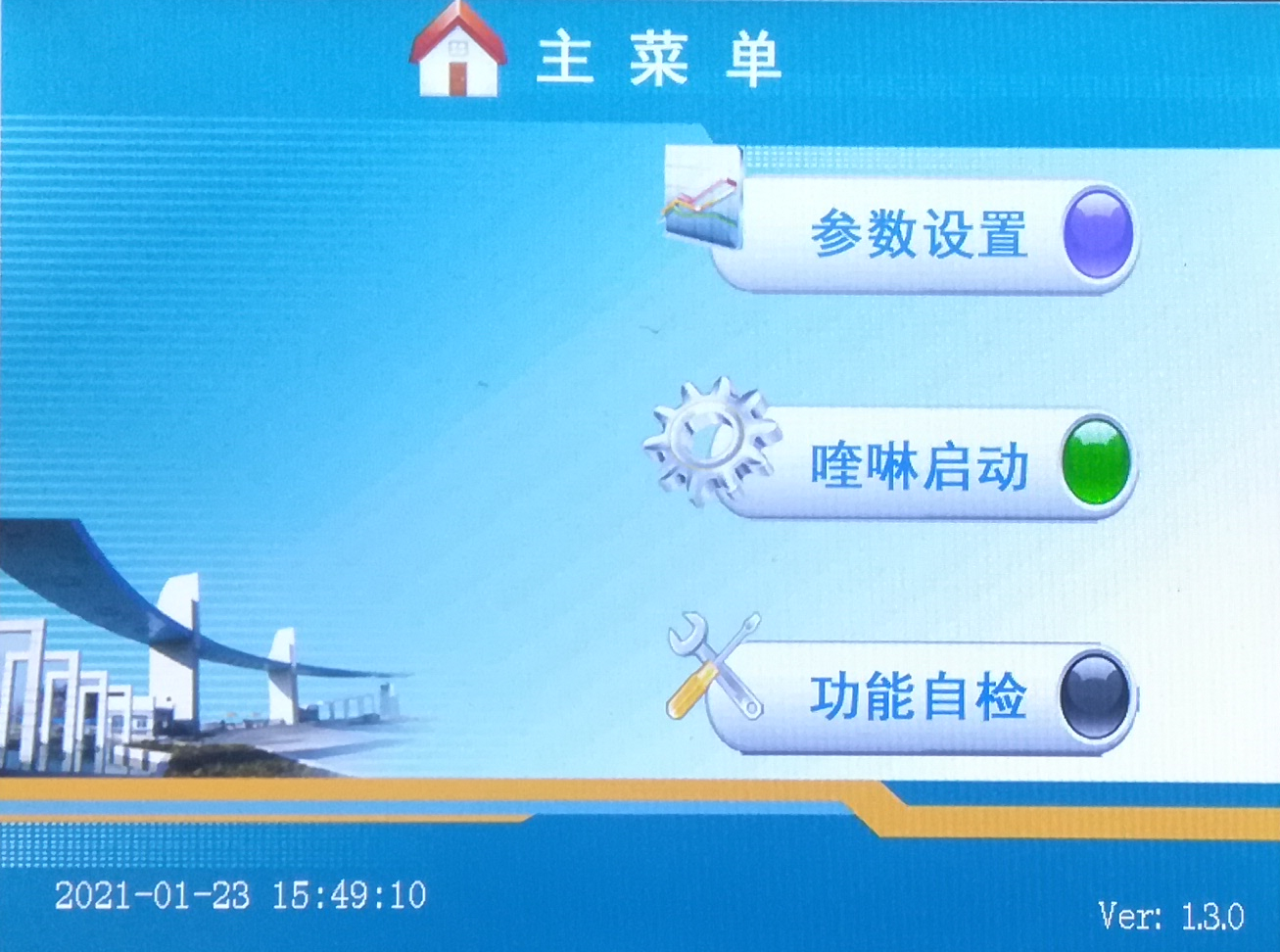

7、接通电源，点击“启动"按纽，仪器屏幕显示如 (图1）的开机画面：

图1

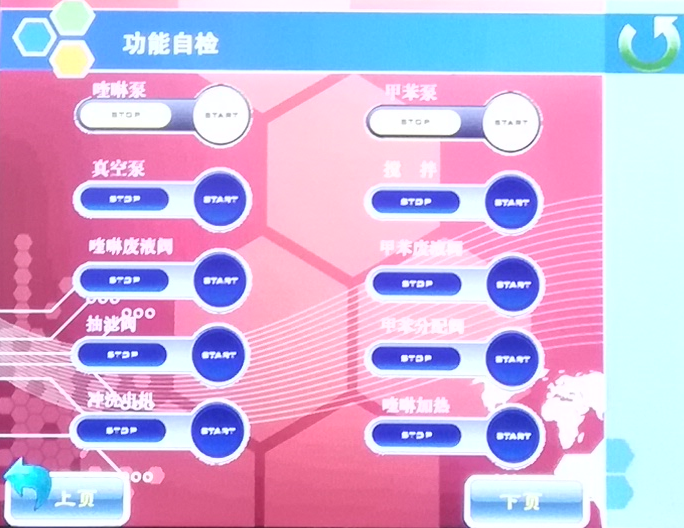

8、试验前首先要对仪器各功能进行自检，点击“功能自检"进入功能自检界面如（图2）所示，依次点击“启动\停止"各项功能，观察各项功能运转是否正常。

                           图2

功能自检界面中的“甲苯废液阀"为预留扩展功能，本仪器没有使用！

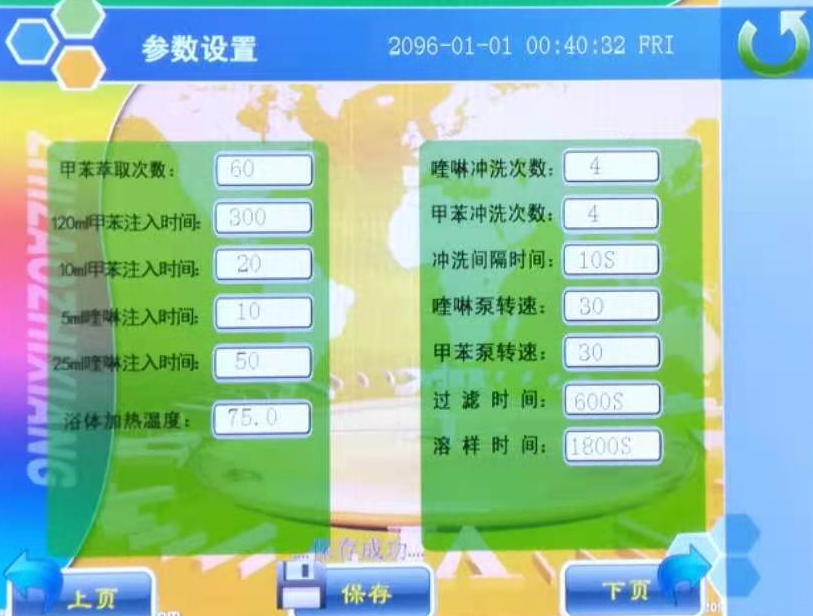

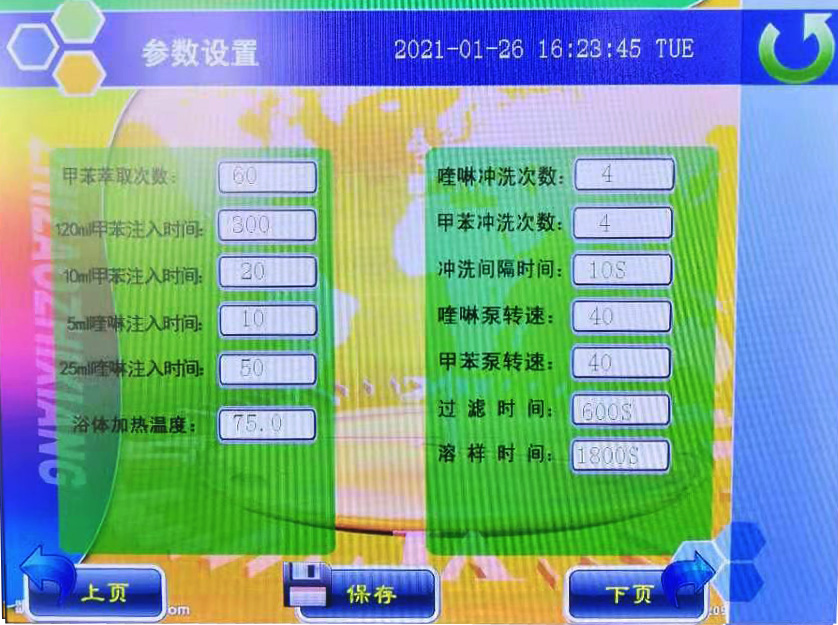

9、主界面下点击“ 参数设置"，如（图3）所示，可对各参数进行设置，

图3

参数详解：

“10ml甲苯注入时间"：喹啉不溶物实验冲洗过程中每次甲苯冲洗的量10ml，甲苯泵注入时间默认20秒，可根据需要适量设置。

“5ml喹啉注入时间"：喹啉不溶物实验冲洗过程中每次喹啉冲洗的量5ml，喹啉泵注入时间默认10秒，可根据需要适量设置。

“25ml喹啉注入时间"：喹啉不溶物实验溶解试样时需要加入溶解漏斗喹啉的量5ml，喹啉泵注入时间默认50秒，可根据需要适量设置。

“浴体加热温度"：喹啉不溶物实验溶解试样时需要加热的温度，默认设置为75℃，本仪器没有用到此项，为求稳定控温用的外置温控器。

“喹啉冲洗次数"：喹啉不溶物实验冲洗过程中喹啉冲洗的次数。默认设置为4次，可根据需要设置。

“甲苯冲洗次数"：喹啉不溶物实验冲洗过程中甲苯冲洗的次数。默认设置为4次，可根据需要设置。

“冲洗间隔时间"：喹啉不溶物实验冲洗过程中每次喹啉或甲苯冲洗时的间隔时间。默认设置为10秒，可根据需要设置。

“喹啉泵转速"：喹啉泵工作时的转速，设置此参数会改变泵的转速，从而会改变实验中加入喹啉的量。

“甲苯泵转速"：甲苯泵工作时的转速，设置此参数会改变泵的转速，从而会改变实验中加入甲苯的量。

“过滤时间"：喹啉不溶物实验冲洗完成后，滤纸抽干的时间，默认设置为600秒，可根据需要设置。

“溶样时间"：喹啉不溶物实验溶解试样的时间，默认设置为1800秒，可根据需要设置。参数中的“甲苯萃取次数"和“120ml甲苯注入时间"为预留扩展，本仪器没有使用！

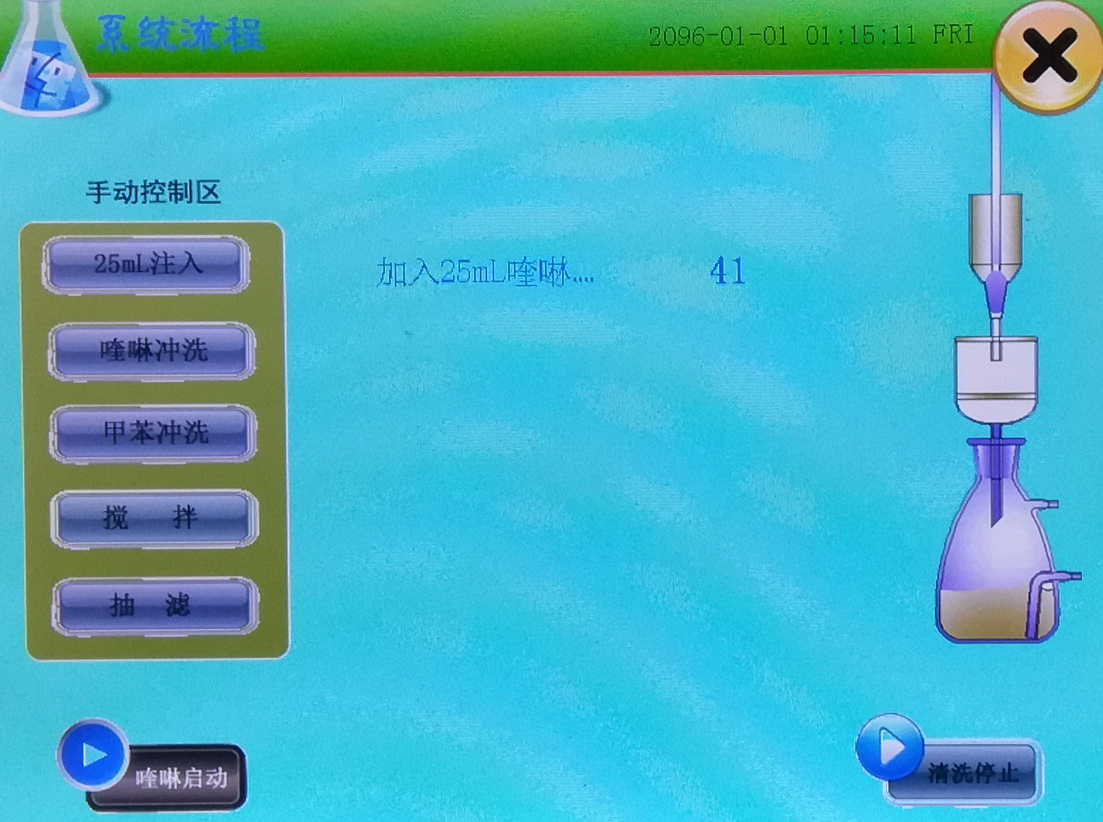

设置完成后点击保存（本仪器出厂各参数已经校正好，请不要随便更改）。点击“返回上页"返回到主菜单准备试验，点击“喹啉启动"出现如下（图4）的试验界面。试验过程中文提示，试验时间为倒计时显示。本仪器设计有手动控制程序，试验也可手动操作。

                   图4

（二）、试验步骤

1、按照标准称取制备好的试样1g（称准至0.0001g）置于玻璃溶样瓶中，放入磁力搅拌子。在过滤装置内放入滤板和称量过的滤纸，确保夹子夹紧。

2、当溶样池温度达到75±5℃时， 在主菜单点击  “喹啉启动"进入试验界面（如图6所示），点击     仪器按照设置好的参数自动运行（加热溶样、过滤、冲洗、抽滤等），屏幕上中文提示试验步骤及试验所剩时间(单位S）。搅拌的速度可通过仪器前面板上的“搅拌速度"进行调节。实验结束后蜂鸣报警提示。

3、如果要手动控制，直接操作手动控制区功能按钮即可，具体步骤为:加入试样后，点击“25ml喹啉注入"，注入完成后，点击“搅拌"，30分钟后点击“抽滤"，抽滤过程中可根据实际情况点击“喹啉冲洗"和“甲苯冲洗"按钮，冲洗抽滤完成后，实验结束。

4、       过滤完后取出滤纸，置于原来的称量瓶中，在115℃～120℃干燥箱中干燥90分钟后取出稍冷，置于干燥器中冷却至室温，称量至恒量。

5、       根据得出的数据进行计算（可参照GB/T2293的计算公式进行计算）。

*            *            *            *　　　          *           *

维护和保养

1、本仪器采用单相220V交流电源，使用时必须接地良好。

2、请按说明书中所规定的方法进行，禁止带电插拔电缆和内部接线，内部接线不要随便改动。

3、仪器停止工作时，应关闭电源开关。经常用纱布擦拭仪器表面，以保清洁。

4、定期检查仪器的工作情况是否良好

5、本机如果在一定时间内不准备使用时，应将玻璃仪器及各配件进行适当处理，以免影响正常使用。

6、甲苯、喹啉有毒请放入阴凉、通风良好，人不容易接触到的环境中。

7、废液回收系统过滤废气用的活性碳及吸收液要根据使用情况及时更换。

8、当废液液位报警指示灯亮起时要及时将废液罐内废液清空处理。
